8. netty系列之:channel,ServerChannel和netty中的实现

简介

我们知道channel是netty中用于沟通ByteBuf和Event的桥梁,在netty服务的创建过程中,不管是客户端的Bootstrap还是服务器端的ServerBootstrap,都需要调用channel方法来指定对应的channel类型。

那么netty中channel到底有哪些类型呢?他们具体是如何工作的呢?一起来看看。

channel和ServerChannel

Channel在netty中是一个interface,在Channel中定义了很多非常有用的方法。通常来说如果是客户端的话,对应的channel就是普通的channel。如果是服务器端的话,对应的channel就应该是ServerChannel。

那么客户端channel和服务器端channel有什么区别呢?我们先来看下ServerChannel的定义:

public interface ServerChannel extends Channel {
    // This is a tag interface.
}

可以看到ServerChannel继承自Channel,表示服务端的Channel也是Channel的一种。

但是很奇怪的是,你可以看到ServerChannel中并没有新增任何新的方法。也就是说ServerChannel和Channel在定义上本质是一样的。你可以把ServerChannel看做是一个tag interface而已。

那么channel和ServerChannel有什么联系呢?

我们知道在Channel中定义了一个parent方法:

Channel parent();

这个parent方法返回的是该channel的父channel。我们以最简单的LocalChannel和LocalServerChannel为例,来查看一下他们的父子关系到底是怎么创建的。

首先parent的值是通过LocalChannel和LocalServerChannel的公共父类AbstractChannel来实现的:

    protected AbstractChannel(Channel parent) {
        this.parent = parent;
        id = newId();
        unsafe = newUnsafe();
        pipeline = newChannelPipeline();
    }

对于LocalChannel来说,可以通过它的构造函数来设置parent channel:

    protected LocalChannel(LocalServerChannel parent, LocalChannel peer) {
        super(parent);
        config().setAllocator(new PreferHeapByteBufAllocator(config.getAllocator()));
        this.peer = peer;
        localAddress = parent.localAddress();
        remoteAddress = peer.localAddress();
    }

我们知道当client端想要连接到server端的时候,需要调用client channel的connect方法,对于LocalChannel来说,它的connect方法实际上调用的是pipeline的connect方法:

public ChannelFuture connect(SocketAddress remoteAddress) {
        return pipeline.connect(remoteAddress);
    }

最终会调用LocalChannel中的LocalUnsafe.connect方法。

而在LocalUnsafe.connect方法中又会调用serverChannel.serve方法。

serverChannel的newLocalChannel方法会创建新的LocalChannel并返回:

    protected LocalChannel newLocalChannel(LocalChannel peer) {
        return new LocalChannel(this, peer);
    }

这里使用newLocalChannel方法创建的LocalChannel就是serverChannel的子channel。

最后返回的LocalChannel会作为client端LocalChannel的peer channel而存在。

netty中channel的实现

在netty中channel和Serverchannel有很多个实现类,用来完成不同的业务功能。

为了循序渐进一步步了解netty中channel的秘密,这里我们先来探讨一下netty中channel的基本实现LocalChannel和LocalServerChannel的工作原理。

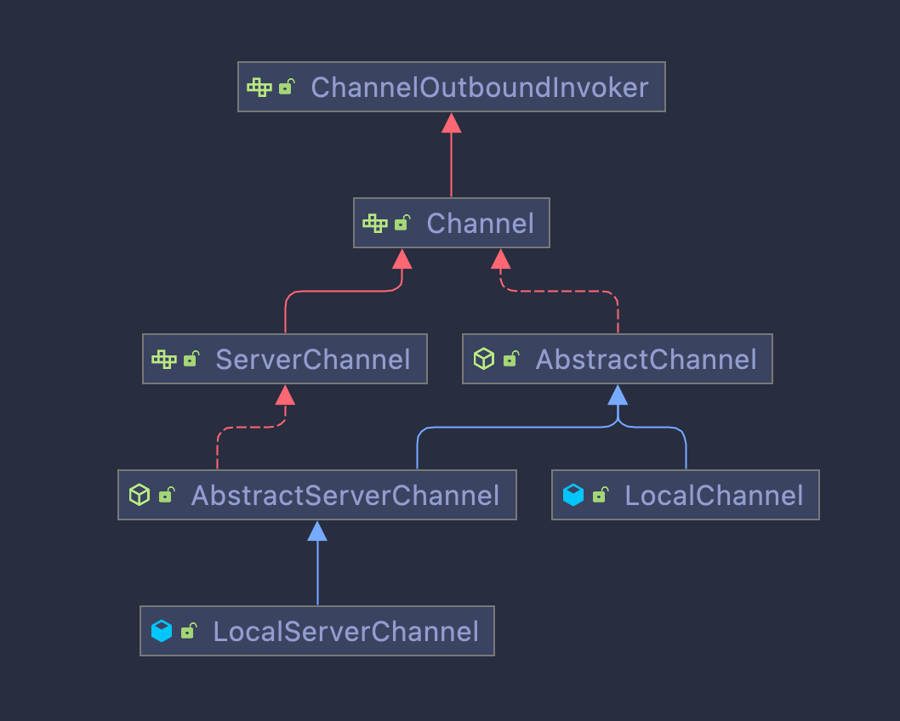

下图是LocalChannel和LocalServerChannel的主要继承和依赖关系:

从图中可以看到,LocalChannel继承自AbstractChannel而LocalServerChannel则继承自AbstractServerChannel。

因为ServerChannel继承自Channel,所以很自然的AbstractServerChannel又继承自AbstractChannel。

接下来,我们通过对比分析AbstractChannel和AbstractServerChannel,LocalChannel和LocalServerChannel来一探netty中channel实现的底层原理。

AbstractChannel和AbstractServerChannel

AbstractChannel是对Channel的最基本的实现。先来看下AbstractChannel中都有那些功能。

首先AbstractChannel中定义了Channel接口中要返回的一些和channel相关的基本属性,包括父channel,channel id,pipline,localAddress,remoteAddress,eventLoop等,如下所示:

    private final Channel parent;
    private final ChannelId id;
    private final DefaultChannelPipeline pipeline;
    private volatile SocketAddress localAddress;
    private volatile SocketAddress remoteAddress;
    private volatile EventLoop eventLoop;

    private final Unsafe unsafe;

要注意的是AbstractChannel中还有一个非常中要的Unsafe属性。

Unsafe本身就是Channel接口中定义的一个内部接口,它的作用就是为各个不同类型的transport提供特定的实现。

从名字可以看出Unsafe是一个不安全的实现,它只是在netty的源代码中使用,它是不能出现在用户代码中的。或者你可以将Unsafe看做是底层的实现,而包裹他的AbstractChannel或者其他的Channel是对底层实现的封装,对于普通用户来说,他们只需要使用Channel就可以了,并不需要深入到更底层的内容。

另外,对于Unsafe来说,除了下面几个方法之外,剩余的方法必须从 I/O thread中调用:

localAddress()
remoteAddress()
closeForcibly()
register(EventLoop, ChannelPromise)
deregister(ChannelPromise)
voidPromise()

和一些基本的状态相关的数据:

private volatile boolean registered;
private boolean closeInitiated;

除了基本的属性设置和读取之外,我们channel中最终要的方法主要有下面几个:

  1. 用于建立服务器端服务的bind方法:

public ChannelFuture bind(SocketAddress localAddress) {
        return pipeline.bind(localAddress);
    }
  1. 用于客户端建立和服务器端连接的connect方法:

public ChannelFuture connect(SocketAddress remoteAddress) {
        return pipeline.connect(remoteAddress);
    }
  1. 断开连接的disconnect方法:

public ChannelFuture disconnect() {
        return pipeline.disconnect();
    }
  1. 关闭channel的close方法:

public ChannelFuture close() {
        return pipeline.close();
    }
  1. 取消注册的deregister方法:

public ChannelFuture deregister() {
        return pipeline.deregister();
    }
  1. 刷新数据的flush方法:

    public Channel flush() {
        pipeline.flush();
        return this;
    }
  1. 读取数据的read方法:

    public Channel read() {
        pipeline.read();
        return this;
    }
  1. 写入数据的方法:

    public ChannelFuture write(Object msg) {
        return pipeline.write(msg);
    }

可以看到这些channel中的读写和绑定工作都是由和channel相关的pipeline来执行的。

其实也很好理解,channel只是一个通道,和数据相关的操作,还是需要在管道中执行。

我们以bind方法为例子,看一下AbstractChannel中的pipline是怎么实现的。

在AbstractChannel中,默认的pipeline是DefaultChannelPipeline,它的bind方法如下:

        public void bind(
                ChannelHandlerContext ctx, SocketAddress localAddress, ChannelPromise promise) {
            unsafe.bind(localAddress, promise);
        }

这里的unsafe实际上就是AbstractChannel中的unsafe,unsafe中的bind方法最终会调用AbstractChannel中的dobind方法:

protected abstract void doBind(SocketAddress localAddress) throws Exception;

所以归根到底,如果是基于AbstractChannel的各种实现,那么只需要实现它的这些do*方法即可。

好了,AbstractChannel的介绍完毕了。 我们再来看一下AbstractServerChannel。AbstractServerChannel继承自AbstractChannel并且实现了ServerChannel接口。

public abstract class AbstractServerChannel extends AbstractChannel implements ServerChannel

我们知道ServerChannel和Channel实际上是相同的,所以AbstractServerChannel只是在AbstractChannel的实现上进行了一些调整。

在AbstractServerChannel中,我们一起来观察一下AbstractServerChannel和AbstractChannel到底有什么不同。

首先是AbstractServerChannel的构造函数:

protected AbstractServerChannel() {
        super(null);
    }

构造函数中,super的parent channel是null,表示ServerChannel本身并不存在父channel,这是ServerChannel和client channel 的第一个不同之处。因为server channel可以通过worker event loop来接受client channel,所以server channel是client channel的父channel。

另外,我们还观察几个方法的实现:

public SocketAddress remoteAddress() {
        return null;
    }

对于ServerChannel来说不需要主动连接到远程的Server,所以并没有remoteAddress。

另外,因为断开连接是由client端主动调用的,所以server channel的doDisconnect会抛出不支持该操作的异常:

    protected void doDisconnect() throws Exception {
        throw new UnsupportedOperationException();
    }

同时ServerChannel只是用来负责accept和client channel建立关联关系,所以server channel本身并不支持向channel内进行的write操作,所以这个doWrite方法也是不支持的:

    protected void doWrite(ChannelOutboundBuffer in) throws Exception {
        throw new UnsupportedOperationException();
    }

最后ServerChannel只支持bind操作,所以DefaultServerUnsafe中的connect方法也会抛出UnsupportedOperationException.

LocalChannel和LocalServerChannel

LocalChannel和LocalServerChannel是AbstractChannel和AbstractServerChannel的最基本的实现。从名字就可以看出来,这两个Channel是本地channel,我们来看一下这两个Channel的具体实现。

首先我们来看一下LocalChannel,LocalChannel有几点对AbstractChannel的扩展。

第一个扩展点是LocalChannel中添加了channel的几个状态:

private enum State { OPEN, BOUND, CONNECTED, CLOSED }

通过不同的状态,可以对channel进行更加细粒度的控制。

另外LocalChannel中添加了一个非常重要的属性:

private volatile LocalChannel peer;

因为LocalChannel表示的是客户端channel,所以这个peer表示的是client channel对等的server channel。接下来我们看一下具体的实现。

首先是LocalChannel的构造函数:

    protected LocalChannel(LocalServerChannel parent, LocalChannel peer) {
        super(parent);
        config().setAllocator(new PreferHeapByteBufAllocator(config.getAllocator()));
        this.peer = peer;
        localAddress = parent.localAddress();
        remoteAddress = peer.localAddress();
    }

LocalChannel可以接受一个LocalServerChannel作为它的parent,还有一个LocalChannel作为它的对等channel。

那么这个peer是怎么创建的呢?

我们来看一下LocalUnsafe中connect的逻辑。

            if (state != State.BOUND) {
                // Not bound yet and no localAddress specified - get one.
                if (localAddress == null) {
                    localAddress = new LocalAddress(LocalChannel.this);
                }
            }

            if (localAddress != null) {
                try {
                    doBind(localAddress);
                } catch (Throwable t) {
                    safeSetFailure(promise, t);
                    close(voidPromise());
                    return;
                }
            }

首先判断当前channel的状态,如果是非绑定状态,那么需要进行绑定操作。首先根据传入的LocalChannel创建对应的LocalAddress。

这个LocalAddress只是LocalChannel的一种表现形式,并没有什么特别的功能。

我们来看一下这个doBind方法:

    protected void doBind(SocketAddress localAddress) throws Exception {
        this.localAddress =
                LocalChannelRegistry.register(this, this.localAddress,
                        localAddress);
        state = State.BOUND;
    }

LocalChannelRegistry中维护了一个static的map,这个map中存放的就是注册过的Channel.

这里注册是为了在后面方便的拿到对应的channel。

注册好localChannel之后,接下来就是根据注册好的remoteAddress来获取对应的LocalServerChannel,最后调用LocalServerChannel的serve方法创建一个新的peer channel:

Channel boundChannel = LocalChannelRegistry.get(remoteAddress);
            if (!(boundChannel instanceof LocalServerChannel)) {
                Exception cause = new ConnectException("connection refused: " + remoteAddress);
                safeSetFailure(promise, cause);
                close(voidPromise());
                return;
            }

            LocalServerChannel serverChannel = (LocalServerChannel) boundChannel;
            peer = serverChannel.serve(LocalChannel.this);

serve方法首先会创建一个新的LocalChannel:

    protected LocalChannel newLocalChannel(LocalChannel peer) {
        return new LocalChannel(this, peer);
    }

如果我们把之前的Localchannel称为channelA,这里创建的新的LocalChannel称为channelB。那么最后的结果就是channelA的peer是channelB,而channelB的parent是LocalServerChannel,channelB的peer是channelA。

这样就构成了一个对等channel之间的关系。

接下来我们看下localChannel的read和write到底是怎么工作的。

首先看一下LocalChannel的doWrite方法:

Object msg = in.current();
...
peer.inboundBuffer.add(ReferenceCountUtil.retain(msg));
in.remove();
...
finishPeerRead(peer);

首先从ChannelOutboundBuffer拿到要写入的msg,将其加入peer的inboundBuffer中,最后调用finishPeerRead方法。

从方法名字可以看出finishPeerRead就是调用peer的read方法。

事实上该方法会调用peer的readInbound方法,从刚刚写入的inboundBuffer中读取消息:

    private void readInbound() {
        RecvByteBufAllocator.Handle handle = unsafe().recvBufAllocHandle();
        handle.reset(config());
        ChannelPipeline pipeline = pipeline();
        do {
            Object received = inboundBuffer.poll();
            if (received == null) {
                break;
            }
            pipeline.fireChannelRead(received);
        } while (handle.continueReading());

        pipeline.fireChannelReadComplete();
    }

所以,对于localChannel来说,它的写实际上写入到peer的inboundBuffer中。然后再调用peer的读方法,从inboundBuffer中读取数据。

相较于localChannel来说,localServerChannel多了一个serve方法,用来创建peer channel,并调用readInbound开始从inboundBuffer中读取数据。

总结

本章详细介绍了channel和serverChannel的区别,和他们的最简单的本地实现。希望大家对channel和serverChannel的工作原理有了最基本的了解。
