49. 密码学系列之:X.690和对应的BER CER DER编码

简介

之前我们讲到了优秀的数据描述语言ASN.1,很多协议标准都是使用ASN.1来进行描述的。对于ASN.1来说，只定义了数据的描述是不够的，它还规定了消息是如何被编码的，从而可以在不同的机器中进行通讯。

ASN.1支持一系列的编码规则，比如BER，DER,CER等。而X.690就是一个ITU-T的标准,它里面包含了一些对ASN.1进行编码的规则。

有人要问了，那么什么是ITU-T呢？

ITU-T的全称是International Telecommunication Union Telecommunication Standardization Sector,也就是国际电联电信标准化部门，主要用来协调电信和信息通信技术标准。

X.690主要包含了Basic Encoding Rules (BER),Canonical Encoding Rules (CER)和Distinguished Encoding Rules (DER)这三种编码规则。

接下来，我们来看下这些编码规则的实现细节。

BER编码

BER的全称是Basic Encoding Rules,它是最早的编码规则，使用Tag-Length-Value(TLV)的格式对所有信息进行编码。

在BER中，每个数据元素都被编码为类型标识符、长度描述、实际数据元素，以及可选的内容结束标记，如下所示：

类型标识符|长度|实际数据|内容结束标记 ---|---|---|---|--- Type|Length|Value|只用在不确定长度的情况

所有的编码都是以字节为单位的。

类型标识符

ASN.1的类型有下面几种，下表列出了ASN.1中类型和对应的十进制的关系：

type名称	基础类型还是组合类型	Number(十进制)
End-of-Content (EOC)	基础类型	0
BOOLEAN	基础类型	1
INTEGER	基础类型	2
BIT STRING	两者皆可	3
OCTET STRING	两者皆可	4
NULL	基础类型	5
OBJECT IDENTIFIER	基础类型	6
Object Descriptor	两者皆可	7
EXTERNAL	组合类型	8
REAL (float)	基础类型	9
ENUMERATED	基础类型	10
EMBEDDED PDV	组合类型	11
UTF8String	两者皆可	12
RELATIVE-OID	基础类型	13
TIME	基础类型	14
Reserved	15
SEQUENCE and SEQUENCE OF	组合类型	16
SET and SET OF	组合类型	17
NumericString	两者皆可	18
PrintableString	两者皆可	19
T61String	两者皆可	20
VideotexString	两者皆可	21
IA5String	两者皆可	22
UTCTime	两者皆可	23
GeneralizedTime	两者皆可	24
GraphicString	两者皆可	25
VisibleString	两者皆可	26
GeneralString	两者皆可	27
UniversalString	两者皆可	28
CHARACTER STRING	组合类型	29
BMPString	组合类型	30
DATE	基础类型	31
TIME-OF-DAY	基础类型	32
DATE-TIME	基础类型	33
DURATION	基础类型	34
OID-IRI	基础类型	35
RELATIVE-OID-IRI	基础类型	36

以上就是ASN.1中的类型和对应的值。接下来我们看下这些类型是怎么进行编码的。

ASN.1都是以字节为单位的，一个字节是8bits，其中7-8bits表示的是Tag class。2个bits可以表示4种class，如下：

class	value	描述
Universal	0	ASN.1的native类型
Application	1	该类型仅对一种特定应用程序有效
Context-specific	2	这种类型依赖于context
Private	3

6bit表示的是这个类型是简单类型还是组合类型，简单类型用0，组合类型用1。

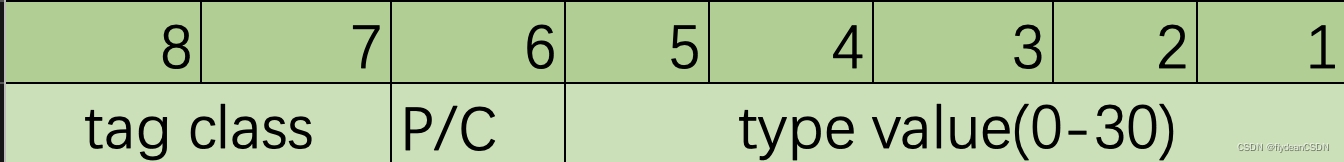

还剩下5个bits，可以表示32个不同的值，但是对于ASN.1来说，它的类型是超出32范围的，所以这5个bits只用来表示0-30的值的范围。如下所示：

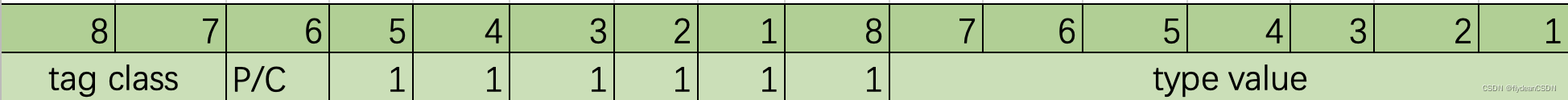

如果想要表示超出30范围的值，那么可以使用两个byte，如下：

前面一个byte的1-5bits全部用1表示，后面一个byte的第8bit用1表示，剩下的7个bits用来表示真实的值。

长度

type编码之后就是length编码，length编码有两种格式，一种是确定长度的length，一种是不确定长度的length。

如果数据的长度是可预见的，那么我们就可以使用确定长度的编码形式，如果长度是不确定的，那么就可以使用不确定长度的编码形式。

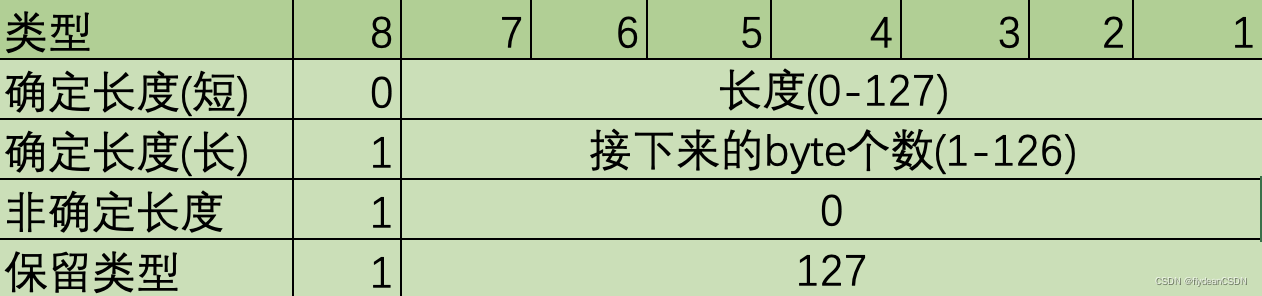

我们看下不同类型的长度编码形式：

首先，如果是确定长度，并且长度比较短的情况下，那么在8bit位设置为0,剩下的7个bits可以表示0-127范围的长度情况。

如果长度超过了127，那么可以在8bit设置为1，并且剩下的7个bits表示的是后面存储长度的byte个数,byte个数的范围是(1-126)。

如果是非固定长度，那么在8bit位设置为1,剩下的7bits设置为0。

所有bits都设置为1的是保留值。

在非固定长度的情况下，如果内容结束之后，需要额外附加一个byte表示的End-of-Contents，用来表示非固定长度编码已经结束了。

内容

Contents是跟在长度后面的byte字段，Contents的长度可以为0，表示没有Contents内容。

总体来看BER编码，通过类型+长度+具体的内容字段来组成的。

CER编码和DER编码

CER的全称是Canonical Encoding Rules, DER的全称是Distinguished Encoding Rules,这两个编码都是从BER衍生过来的,他们都是BER的变体。

为什么会有这两个变体呢？首先考虑一下BER的定义，BER是Basic Encoding Rules,它是一个非常基础的编码规则，在很多情况下并没有提供具体的编码实现规则，所以需要具体的实现者自行对基础协议进行扩展。

那么对应的，如果一个实现者声明自己是支持BER编码协议的，那么就意味着这个实现者需要支持所有BER可能的变体编码规则。

BER为我们提供了一个基础标准，它的可扩展性很强，虽然我们在架构或者系统应用中经常提到可扩展性，但是在某些情况下，可变性和可扩展性并不是我们所希望的。比如在密码学中，我们希望编码规则的是固定的。这样的情况就需要用到CER和DER编码。

CER和DER编码都是BER的扩展，他们和BER相比，只规定了一种具体的编码规则，所以他们的确定性更强。

CER和DER相比，CER使用的是不确定长度的格式，而DER使用的是确定长度的格式。这就是说DER中始终包含了前导的长度信息，而CER则是是用一个字节的内容结束符来表示编码的结束。

另外，在DER中，Bit string, octet string 和受限的字符串必须使用基础类型,不能使用组合类型。

DER被广泛使用在数字证书中，比如X.509。

总结

以上就是X.690和对应的BER CER DER编码详解，看完本篇文章，你又多会了一门语言，oh yeah！
