26. 网络协议之:IoT消息的标准MQTT协议详解

简介

IoT表示的是物联网,虽然现在硬件有了极速的发展,但是在发展之初物联网还有很多限制,比如可运行的代码容量比较小,带宽比较小等。

MQTT就是一种可以运行在这种硬件条件下的一种轻量级的发布-订阅网络协议。

MQTT的全称是MQ Telemetry Transport的缩写,它是基于TCP/IP的一种消息传输协议。

MQTT最通用的版本是v3.1.1,大部分的设备都支持这个版本。它的最新版本是MQTT v5,不过v5目前的使用范围还比较窄。这里我们以最常用的v3.1.1为例来进行详细的讲解。

MQTT的架构

因为MQTT是一种消息收听和广播的模式,所以在一个典型的MQTT环境中,是由一个message broker和多个客户端组成的。

这里的message broker实际上是一个消息服务器,它负责接受客户端发送过来的消息,并将其广播到接收消息的其他客户端。

MQTT中,消息是以topic的层次结构来组成的。当发布者有新的数据项要分发时,它会向连接的代理发送带有数据的控制消息。然后,代理服务器将信息分发给已订阅该主题的其他客户端。

使用topic的好处是发布者不需要关注订阅者的任何信息,比如订阅者的数量或地址等信息,同样的,订阅者也不需要配置任何关于发布者的数据。从而实现了数据解耦。

在topic模式下,多个客户端可以订阅同一个topic,单个客户端也可以订阅多个topic,从而实现了一对多和多对一的消息传输模式。

并且消息的通信模式是双向的,也就是客户端即可以接收消息,也可以发送消息。

在MQTT的架构中,所有的消息都是和topic相关的,但是如果当前的topic并没有订阅者的话,在消息服务器收到发送到该topic的消息之后会将该消息丢弃。

如果消息的发布者想要保存这个消息的话,这可以将消息设置为保留消息。设置保留消息很简单,就是在普通的MQTT消息上将retained flag设置为true。

如果有保留消息,那么当客户端开始订阅相应的主题之后,就会立刻接收这个保留消息。

另外在消息代理服务器中,每个主题只会保存一条保留消息。

为了提高可靠性,消息代理服务器可以不止一个,多个消息代理服务器可以根据当前订阅者的主题交换数据。

不管是常用的MQTTv3还是MQTTv5,他们都是基于TCP 协议进行数据传输。然而MQTT还有一个衍生协议MQTT-SN可以用UDP或蓝牙协议进行传输。

MQTT的消息本身并不包含任何安全或身份验证措施。但是可以将其和TLS加密进行结合,默认情况下未加密MQTT端口为1883。加密端口为8883。

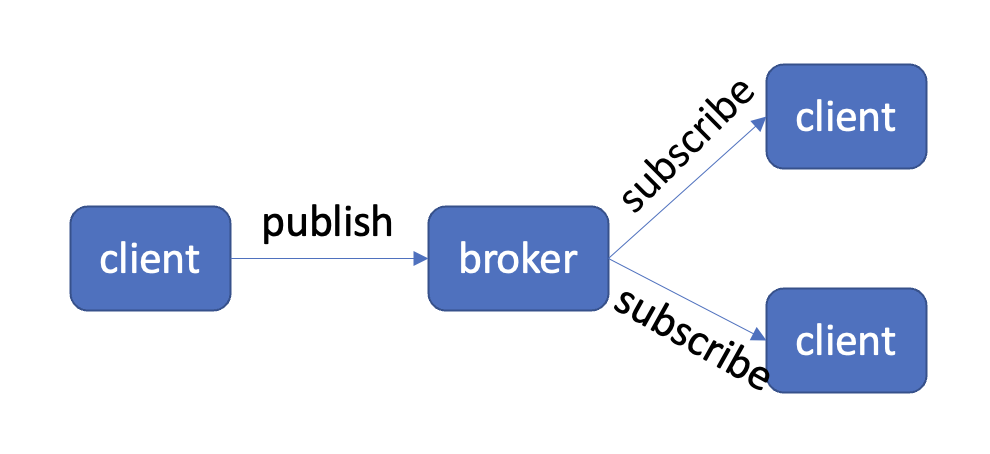

下图是MQTT的一个基本架构:

MQTT传输协议

MQTT是一个二进制的传输协议,它的交互方式是command和command acknowledgement的格式。

每一个command都有和其对应的command acknowledgement。

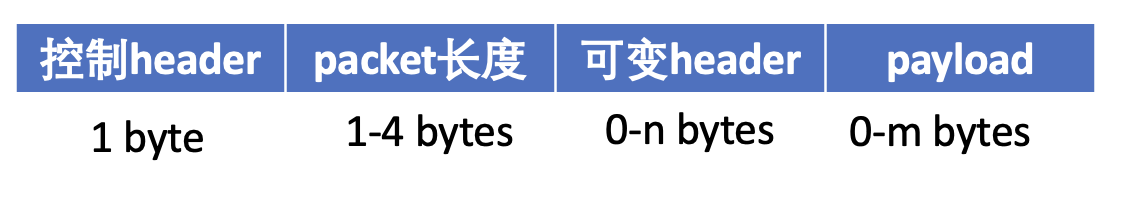

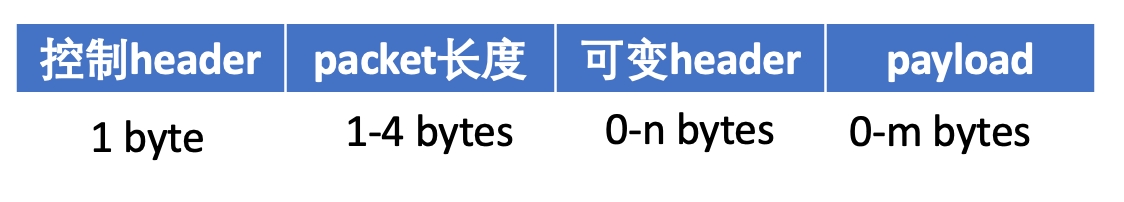

一个典型的MQTT消息格式是这样的:

它包含了一个byte的控制头,1到4 byte的长度信息,0-n byte的可变头长度,0-m byte的payload信息。

因为可变头长度和payload信息是不一定存在的。而长度信息是1-4 byte,所以MQTT消息的最短长度就是1+1 bytes也就是2bytes。

这个2bytes也叫做MQTT消息的Fixed Header。

对于长度字段来说,因为它是1-4 bytes,所以可以表示的整体长度范围是1-256MB。

如果长度小于127 bytes,那么只需要一个byte来表示长度即可。

如果长度大于127 bytes小于16383 bytes,那么需要使用两个bytes来表示,以此类推。

control header

MQTT中的control header是由一个byte组成的。

一个byte是8bits,前面的4bits表示的是package type,后面的4bits表示的是control flags。

下面是control header的结构:

7-432-10

Package Type

DUP flag

QoS level

RETAIN

前面的4bits可以表示16个值,下面是所有的package type可能的值:

助记符含义助记符含义

Reserved

0

保留字段

SUBSCRIBE

8

客户端subscribe

CONNECT

1

客户端请求到服务器端的连接

SUBACK

9

subscribe的ack

CONNACK

2

connect的ack

UNSUBSCRIBE

10

客户端Unsubscribe

PUBLISH

3

publish消息

UNSUBACK

11

Unsubscribe Ack

PUBACK

4

publish消息的ack

PINGREQ

12

PING Request

PUBREC

5

Publish Received

PINGRESP

13

PING Response

PUBREL

6

Publish Release

DISCONNECT

14

Client正在Disconnecting

PUBCOMP

7

Publish Complete

Reserved

15

保留字段

控制flags包含了Dup flag,QoS level和RETIN这几个字段。

他们分别表示Duplicate delivery,Quality of Service和RETAIN flag。

DUP: 当客户端或服务器尝试重新传递 PUBLISH、PUBREL、SUBSCRIBE 或 UNSUBSCRIBE 消息时,会设置此标志。 这适用于 QoS 值大于零并且需要确认的消息。

Qos: 表示的是PUBLISH 消息传递的保证级别。QoS可以有4个值,分别是0,1,2,3。

0表示最多一次,1表示至少一次,2表示等于一次,3是一个保留值。

RETAIN: 此标志仅用于 PUBLISH 消息。当客户端向服务器发送 PUBLISH 时,如果设置了 Retain 标志,则服务器应在消息传递给当前订阅者后保留该消息。

packet长度

接下来就是packet长度,它表示的是当前消息中剩余的byte数,包括后的可变header和payload。

packet长度从1个byte到4个byte不等。

如果是1个byte,表示的长度范围是0-127,也就是128个值。

有细心的朋友会问了,1个byte不是8bits吗?按道理可以表示256个值才对,为什么这里只能表示128个值呢?

这是因为每个byte的最高位,表示长度字节是否还有后续的字节。所以少了一个bit,只能表示128个值。

下表是各个字节能够表示的长度范围:

字节个数起始范围

1

0 (0x00) - 127 (0x7F)

2

128 (0x80, 0x01) - 16383 (0xFF, 0x7F)

3

16384 (0x80, 0x80, 0x01) - 2097151 (0xFF, 0xFF, 0x7F)

4

2097152 (0x80, 0x80, 0x80, 0x01) - 268435455 (0xFF, 0xFF, 0xFF, 0x7F)

可变header

在某些MQTT命令中,还可能包含可变header字段。

具体而言,可能会有下面一些数据:

  • Protocol name

协议名字会出现在MQTT CONNECT消息的可变header中。

  • Protocol version

Protocol的版本号也会出现在CONNECT消息中。Protocol version用8-bit来表示。

  • Connect flags

Connect flags同样是在CONNECT消息中出现的。Connect flags也是8 bits数据,具体各个bit的含义如下:

bits7654-3210

-

User Name Flag

Password Flag

Will Retain

Will QoS

Will Flag

Clean Session

Reserved

Clean Session表示服务器端是否需要清理存储的有关客户端的信息,如果它的值为0,则服务器必须在客户端断开连接后,仍然存储客户端的订阅信息,以便在客户端重新连接时可以重用这些信息。服务器还必须在连接丢失时维护正在传递的消息的状态,并保留此信息,直到客户端重新连接。

如果设置为1,则服务器必须丢弃任何先前维护的有关客户端的信息。

Will flag表示当服务器在与客户端通信期间遇到 I/O 错误或客户端未能在 Keep Alive时间内进行通信的时候,服务器代表客户端发布消息。

Will QoS表示的是Will消息的QoS级别。

Will Retain flag表示服务器是否需要retain will消息。

User name and password flags表示用户名和可选的密码包含在 CONNECT 消息的有效payload中。

  • Keep Alive timer

Keep Alive timer是在MQTT CONNECT消息中出现的。

它定义了从客户端接收到的消息之间的最大时间间隔。服务器可以通过这个时间来检测客户端的网络是否断开,从而无序等待TCP/IP超时。

对于客户端来说,客户端有责任在每个 Keep Alive 时间段内发送消息。如果在该时间段内没有与数据相关的消息,则客户端发送 PINGREQ 消息,服务器使用 PINGRESP 消息确认该消息。

如果服务器在 Keep Alive 时间段的一倍半内没有收到来自客户端的消息,它会断开客户端的连接,就像客户端发送了一个 DISCONNECT 消息一样.此操作不会影响客户的任何订阅。

如果客户端在发送 PINGREQ 后的 Keep Alive 时间段内没有收到 PINGRESP 消息,它应该关闭 TCP/IP 连接。

  • Connect return code

这个字段会被用在CONNACK消息中,用一个字节来表示。

具体含义如下:

HEX含义

0

0x00

Connection Accepted

1

0x01

Connection Refused:不支持的协议版本号

2

0x02

Connection Refused:identifier rejected

3

0x03

Connection Refused:服务不可用

4

0x04

Connection Refused:用户名密码错误

5

0x05

Connection Refused:未授权

6-255

保留字段

  • Topic name

这个字段用在MQTT PUBLISH消息中。

payload

payload就是消息中的正文部分,在MQTT中只有三种消息有payload字段,分别是CONNECT,SUBSCRIBE,SUBACK。

总结

以上就是MQTT协议的作用和具体的消息类型。有了这个协议,我们就可以使用netty搭建MQTT客户端了。
