15. SkipList和java中ConcurrentSkipListMap的实现

简介

一开始听说SkipList我是一脸懵逼的，啥？还有SkipList？这个是什么玩意。

后面经过我的不断搜索和学习，终于明白了SkipList原来是一种数据结构，而java中的ConcurrentSkipListMap和ConcurrentSkipListSet就是这种结构的实现。

接下来就让我们一步一步的揭开SkipList和ConcurrentSkipListMap的面纱吧。

SkipList

先看下维基百科中SkipList的定义：

SkipList是一种层级结构。最底层的是排序过的最原始的linked list。

往上是一层一层的层级结构，每个底层节点按照一定的概率出现在上一层list中。这个概率叫做p，通常p取1/2或者1/4。

先设定一个函数f，可以随机产生0和1这两个数，并且这两个数出现的几率是一样的，那么这时候的p就是1/2。

对每个节点，我们这样操作：

我们运行一次f，当f=1时，我们将该节点插入到上层layer的list中去。当f=0时，不插入。

举个例子，上图中的list中有10个排序过的节点，第一个节点默认每层都有。对于第二个节点，运行f=0，不插入。对于第三个节点，运行f=1,将第三个节点插入layer 1，以此类推，最后得到的layer 1 list中的节点有：1，3，4，6，9。

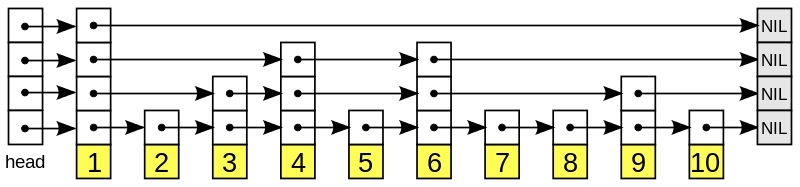

然后我们再继续往上构建layer。 最终得到上图的SkipList。

通过使用SkipList，我们构建了多个List，包含不同的排序过的节点，从而提升List的查找效率。

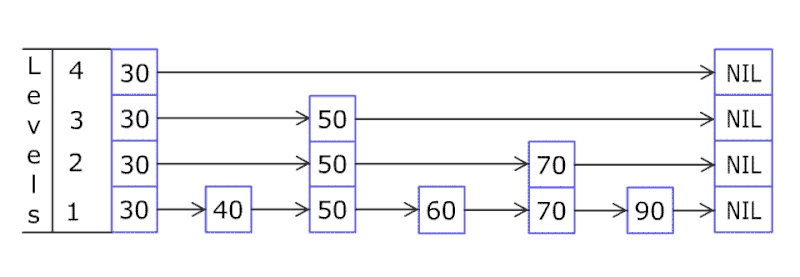

我们通过下图能有一个更清晰的认识：

每次的查找都是从最顶层开始，因为最顶层的节点数最少，如果要查找的节点在list中的两个节点中间，则向下移一层继续查找，最终找到最底层要插入的位置，插入节点，然后再次调用概率函数f，决定是否向上复制节点。

其本质上相当于二分法查找，其查找的时间复杂度是O(logn)。

ConcurrentSkipListMap

ConcurrentSkipListMap是一个并发的SkipList，那么它具有两个特点，SkipList和concurrent。我们分别来讲解。

SkipList的实现

上面讲解了SkipList的数据结构，接下来看下ConcurrentSkipListMap是怎么实现这个skipList的：

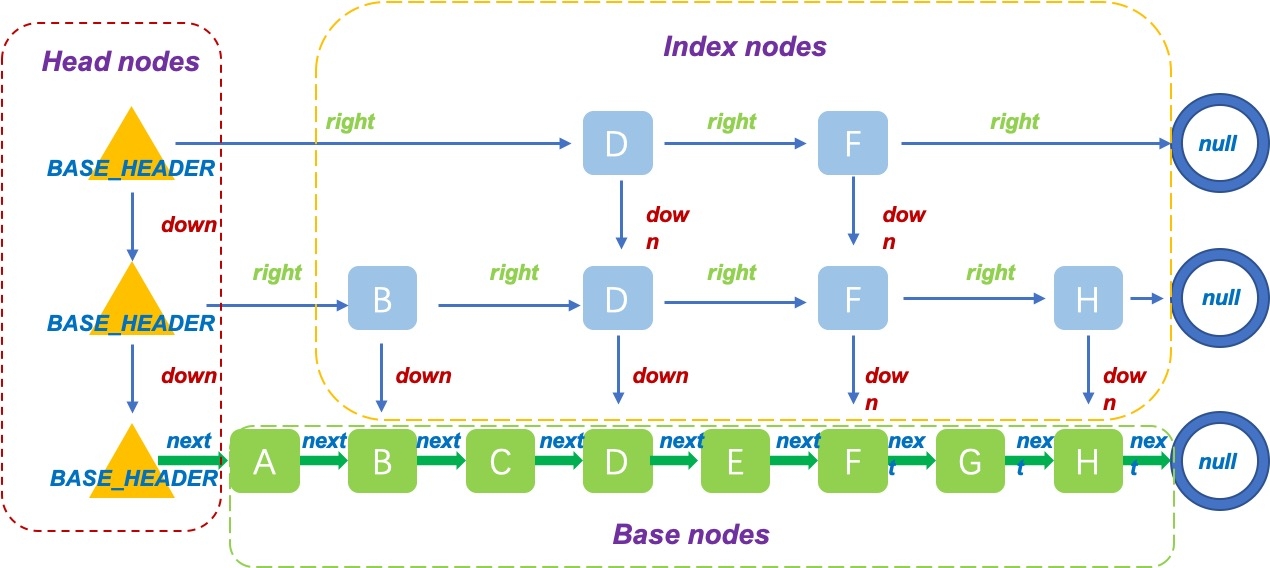

ConcurrentSkipListMap中有三种结构，base nodes,Head nodes和index nodes。

base nodes组成了有序的链表结构，是ConcurrentSkipListMap的最底层实现。

    static final class Node<K,V> {
        final K key;
        volatile Object value;
        volatile Node<K,V> next;

        /**
         * Creates a new regular node.
         */
        Node(K key, Object value, Node<K,V> next) {
            this.key = key;
            this.value = value;
            this.next = next;
        }
    }

上面可以看到每个Node都是一个k，v的entry，并且其有一个next指向下一个节点。

index nodes是构建SkipList上层结构的基本节点：

    static class Index<K,V> {
        final Node<K,V> node;
        final Index<K,V> down;
        volatile Index<K,V> right;

        /**
         * Creates index node with given values.
         */
        Index(Node<K,V> node, Index<K,V> down, Index<K,V> right) {
            this.node = node;
            this.down = down;
            this.right = right;
        }
    }

从上面的构造我们可以看到，Index节点包含了Node节点，除此之外，Index还有两个指针，一个指向同一个layer的下一个节点，一个指向下一层layer的节点。

这样的结构可以方便遍历的实现。

最后看一下HeadIndex，HeadIndex代表的是Head节点：

    static final class HeadIndex<K,V> extends Index<K,V> {
        final int level;
        HeadIndex(Node<K,V> node, Index<K,V> down, Index<K,V> right, int level) {
            super(node, down, right);
            this.level = level;
        }
    }

HeadIndex和Index很类似，只不过多了一个level字段，表示所在的层级。

在ConcurrentSkipListMap初始化的时候，会初始化HeadIndex：

head = new HeadIndex<K,V>(new Node<K,V>(null, BASE_HEADER, null),null, null, 1);

我们可以看到HeadIndex中的Node是key=null，value=BASE_HEADER的虚拟节点。初始的level=1。

concurrent的实现

接下来，我们再看一下并发是怎么实现的：

基本上并发类都是通过UNSAFE.compareAndSwapObject来实现的，ConcurrentSkipListMap也不例外。

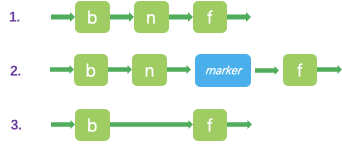

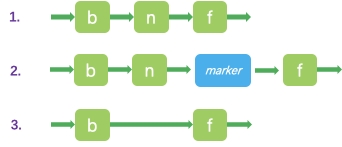

假如我们有三个节点，b-n-f。现在需要删除节点n。

第一步，使用CAS将n的valu的值从non-null设置为null。这个时候，任何外部的操作都会认为这个节点是不存在的。但是那些内部的插入或者删除操作还是会继续修改n的next指针。

第二步，使用CAS将n的next指针指向一个新的marker节点，从这个时候开始，n的next指针将不会指向任何其他的节点。

我们看下marker节点的定义：

        Node(Node<K,V> next) {
            this.key = null;
            this.value = this;
            this.next = next;
        }

我们可以看到marker节点实际上是一个key为null，value是自己的节点。

第三步，使用CAS将b的next指针指向f。从这一步起，n节点不会再被其他的程序访问，这意味着n可以被垃圾回收了。

我们思考一下为什么要插入一个marker节点，这是因为我们在删除的时候，需要告诉所有的线程，节点n准备被删除了，因为n本来就指向f节点，这个时候需要一个中间节点来表示这个准备删除的状态。

总结

本文从SkipList数据结构开始，讲解了ConcurrentSkipListMap的实现。希望大家能够喜欢。
